XGate-DVN11是一款DeviceNet从站协议转换模块，其内部已经集成了DeviceNet从站协议栈代码。XGate-DVN11从站具有高实时性，并可以支持高达128字节I/O报文、250字节显式报文传输，适用于各种干扰强、实时性要求高的工业场合。小巧的体积，灵活的应用方式更加方便的嵌入到用户的设备中。
选型表
请左右拖动表格进行观看
| 型号 | XGate-DVN11（推荐） |
|---|---|

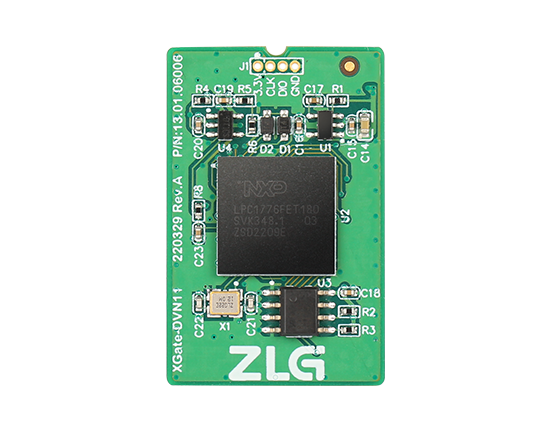

| 实物图 |  |
| 操作协议栈接口 | UART串口 |
| DeviceNet路数 | 1路 |
| 封装形式 | DIP-24 |
| 工业级 | √ |
| 供电电压 | 5V |
| IO口电压 | 3.3V |
| 输入报文可配置数 | 128字节 |
| 输出报文可配置数 | 128字节 |
| 预定义组2连接 | 支持，包括ExplicitMessage、Bit strobe、Polling、COS /Cyclic |
| UCMM显式报文服务器、客户端 | 支持 |
| 分段显式报文、I/O报文 | 支持 |
| 心跳报文的生产和消费 | 支持 |
| OffLine连接功能 | 支持 |
| CAN波特率范围 | 125k、250k、500kbps |
| 串口波特率 | 1200～115200bps（可定制230400bps） |
| 占用面积 | 35mm×22.5mm×6.8mm |
所有从站模块均提供标准的EDS文件
致远电子是为ODVA协会成员，乐动官方在线入口中的DeviceNet协议完全符合ODVA规范，通过了一致性测试软件认证。
模块内部固化了DeviceNet从站协议栈
XGate-DVN11通信模块是一款使用简单方便的DeviceNet从站模块，模块内部已经固化了DeviceNet从站协议栈，使用致远电子的简单串口通信协议就能实现与XGate-DVN11的通信，如下图所示：
XGate-DVN11系列评估套件
如图所示，为XGate-DVN11评估板。用户可以通过RS232串口直接对模块操作。CTM8251T为致远电子生产的带2500VDC隔离的CAN收发器模块。
一站式DeviceNet主从站控制方案
利用XGate-DVN11设计的DeviceNet从站设备在网络中的结构如图1 所示。通过PCI-5010-D主站卡可以轻松的实现对各个DeviceNet从站的管理和控制，例如通用I/O设备、HMI设备、电机控制以及变频器等设备。
广泛应用于电焊机、流量计等场合
稳定方便的DeviceNet网络管理设备，经过严酷的实践验证，稳定可靠，目前已经广泛应用于电焊机、流量计等场合。
支持DeviceNet定义的所有波特率可软件设定或者拨码开关设置
按致远电子推荐的CAN收发电路设计
按致远电子推荐的CAN收发电路设计，可达2500VDC电气隔离CAN接口，静电等级接触放电±8KV。
提供全套完整的原理图、PCB、操作例程
提供全套完整的原理图、PCB、操作例程，方便客户快速设计出可靠的电路和程序。(需联系销售)
提供完整的调试软件
模块操作命令介绍
XGate系列模块相当于双口RAM，轻松地通过数据交换，实现DeviceNet协议功能：
