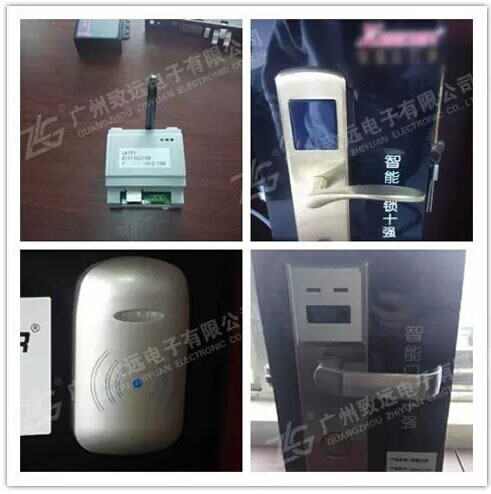

门锁内部采用ZM5168 系列ZigBee无线模组，搭载FastZigbee组网协议，已成功应用于大型酒店和办公大楼的无线智能门锁上。该方案省去联网布线的麻烦，轻松实现酒店门锁的联网控制管理。这类门锁相对其他无线方案（如Wi-Fi或蓝牙），具有组网方便、节点数多、距离远、功耗低、抗干扰性强等特点。酒店智能门锁控制系统如图6所示：

该系统主要由无线智能门锁、无线网桥、网关基站以及服务器组成。下表为该系统现场应用我司乐动官方在线入口的详细介绍。

无线智能门锁主要由门禁卡识别系统、采集系统、电锁控制系统和无线zigbee通讯系统组成如图7所示。主要负责控制门锁、识别门禁卡、采集电量、门锁状态报警等功能。其中，无线zigbee通讯部分，使用致远电子ZM5168模组，可以轻松加入Fastzigbee无线组网，实现与网关基站的通讯。

无线智能门锁功耗说明：其中ZM5168模组可由IO控制进入低功耗模式，低功耗模式下电流100nA，电流数值较低，发送模式下电流18mA，锁具低功耗模式下功耗为15uA；相当于用四节5号电池每5s发一次数据，每次发送接收数据占用10ms，可以使用超过3年时间。

方案一：该部分主要有CPU处理单元、zigbee通讯和以太网通讯部分组成。CPU负责存储转发和处理服务器的授权、控制指令，存储门锁上传上来的采集信息，并转发给服务器如图8所示。以太网通讯部分，使用致远电子的IPort模组，只需要一个串口就能轻松实现与服务器的以太网远程通讯。无线zigbee通讯使用致远电子的ZM5168模组，轻松加入Fastzigbee网络，实现与门锁的通讯控制。

方案二：采用ZBNET-300C-U一体解决方案如图9所示，ZBNET-300C-U为ZigBee转以太网透传设备，功能与方案一基本相同，该设备使用软件配置即可使用，无需用户二次开发，为用户乐动官方在线入口及系统的快速开发提供极大的优势。

无线网桥则使用致远电子的ZBCOM-300IE如图10所示,内嵌ZM5168系列模组，负责转发智能门锁数据，主要作用是扩大无线基站的信号覆盖范围。该单元不是系统必要的，只是在无线zigbee信号达不到的情况下，用来扩大网络覆盖范围实现通讯的作用。

服务器用于安装管理软件，实现整个智能门锁控制系统的联网控制，提供更人性化的服务。该部分一般有智能门锁厂商提供。
