电容功率测试

在对生产线上电容的功率进行测试时，您最关心的问题是什么呢？电容作为一种容性阻抗，在测试过程中又会出现什么问题呢？

我们在跟某客户交流时，得知该客户在对生产线上的电容功率进行测试时，通常会关心以下3个问题，不知您是否和该客户有相同的感慨。

1、电流测试精度。在对通过电容的交流电流进行检测的时候，由于电容内部L、R等寄生电感和电阻的影响，电流会有轻微的震荡。另外电流本身的值较小，而且经过外部连接线，又会耦合外部的噪声，对电流测试的精准度会造成影响，所以需要功率计高精度测量。

2、测试速度。由于流水线设备运转速度较快，且要在电容通电一段时间让电流进入稳态时才能进行测量，因此在配合流水线设备运行的条件下，需要能够快速的测试电容功率。

3、有功功率测试精度。在电容功率测量时，由于电容通电时，其功率角接近90°，功率因数极低，功率因数越低，有功功率的测试越困难，而在低功率因数的条件下，需要保证一定的测试精度。

在听完客户描述的测试痛点之后，我们跟客户交流了广州致远电子新推出的PA310功率计的性能指标后，客户马上邀请我司同事去现场进行了测试，并且合理解决了之前客户的痛点。

那么PA310功率计到底是具有的哪些性能指标帮客户解决了一直以来未解决的痛点呢？

1、0.1%的精度保证了客户乐动官方在线入口测量可靠性

PA310功率计的功率校准使用的是要求严苛的功率标准源Fluke6105A，并采用高精度模拟电路设计，从硬件上对信号进行调理与采集，最大限度降低原始信号的失真度。而且采用FPGA+DSP高效率架构进行逻辑控制与数据处理，利用FPGA的高速逻辑控制及DSP的强大数据处理能力，高效精确的进行数据采集运算。

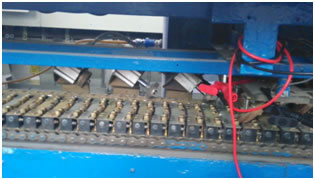

图1 测试现场

致远电子的PA310功率计采用了高性能浮点 DSP + FPGA 双核处理架构。数据采集、数据处理、数据显示并行高速处理，数据刷新率达100ms，可以大大提高用户的乐动官方在线入口测量效率，高速精确地测量出流水线上每一个电容的测试数值。

图2 DSPC+FPGA新架构

PA310功率计可以精确测量低功率因数下的有功功率。在相角为90°左右时，能至少达到0.01度的分辨率。如图是PA310空载时及连续测试三个统一规格电容功率测试值。可知，空载时功率几乎为零，测试电容的功率因数为0.0004～0.0005之间，在电压高达270V的情况下，功率只有几个毫瓦。虽然这之间的功率很难检测，但PA310仍然可以进行稳定的测试。

图3 功率因数测量

有了PA310功率计，生产线上的电容功率测试得到圆满解决，测量妥妥的！
