整车厂如何快速实现测试设备CANFD升级？

新一代智能网联车CANFD的应用

传统的汽车网络架构主要是由CAN总线组成，车内分布式电控单元ECU按照功能划分为动力总成、车身控制、辅助驾驶等总线区域；车窗、车灯、天窗等则通过LIN总线接入CAN网络。

在新一代智能网联车的浪潮下，随着车载ECU的与日倍增以及处理器运算能力和硬件的高速发展，连接ECU的网络需要更大的带宽，这一需求远超CAN等传统车载网络的容量极限。

因此，比较明确的趋势是向CAN FD过渡，CAN FD提供了64字节的数据吞吐量以及最高5Mbps的传输速率。由于车载以太网具有高带宽、低延迟、低成本的特性，在新一代整车架构中将替代CAN总线成为优选网络架构。

如图1所示，以车载以太网作为骨干网络，将核心域控制器（动力总成、车身、娱乐、ADAS）连接在一起。各个域控制器在实现专用的控制功能的同时，还提供强大的网关功能。从图 1可以发现，在各个域控制器的下方，各部件之间通讯通过CANFD来实现数据共享。

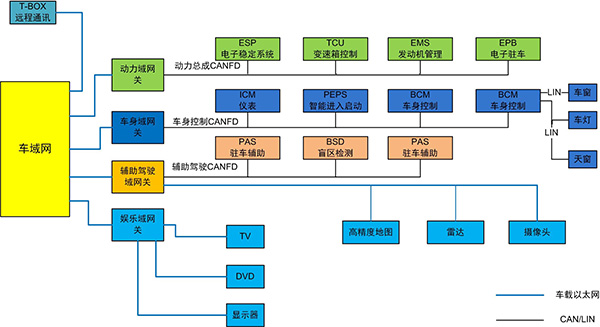

图1新一代智能汽车网络架构

CANFD以及车载以太网的引入，使得新一代智能网联汽车整车架构上发生了较为明显的变动。要实现从传统汽车到智能网联汽车的升级，从整车生产线控制、实验室、ECU单元的设计都将做出很大的改动，其中涉及的CAN节点很多且复杂，如果全部升级为CANFD节点来实现ECU单元的设计、测试以及生产等，将会是一个比较漫长的过程。

如何快速实现设备CANFD升级？

随着新一代智能汽车的发展，很多车厂都在考虑使用CAN FD来替代CAN实现数据量传输的提速。目前各大车厂并未完全实现车载域控制，在生产线或实验室存在CAN与CANFD并存的现象，例如，新一代智能汽车ADAS系统中毫米波雷达等设备需要采用CANFD提高通讯速率，保证安全驾驶。同时，ADAS也是目前智能汽车中最为重要的一环。如图2所示，在现有的整车系统中以CAN网络为主，在调试阶段ADAS系统无法与动力控制、车身控制通讯，所以打通CAN与CANFD之间的通讯极为重要。

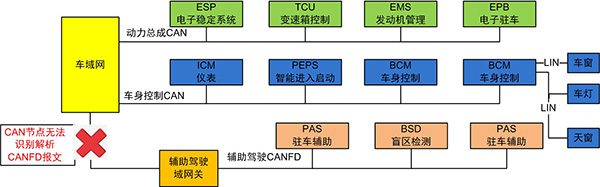

图2CANFD通讯现状

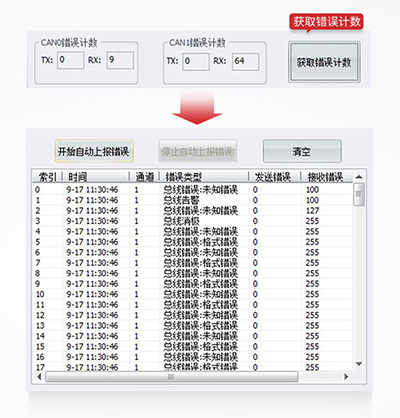

由于CANFD向下兼容CAN，而普通CAN节点无法正常解析CANFD报文。如图3所示，CAN节点和CANFD节点的波特率明显是不匹配的，CANFD最高5Mbps，进而导致通讯故障，就会一直报错，导致网络通讯异常。

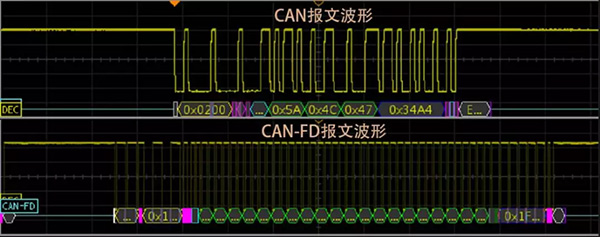

图3CAN与CANFD波形对比

那么，如何保证CAN/CANFD节点正常通讯测试，快速地升级到CAN FD呢？

一、网络中所有CAN节点升级到CANFD

这种方式虽然能够保证网络中既可以存在CAN报文也可以存在CANFD报文，但是由于整体网络全部更替为CANFD，对于前期车厂测试或生产部分单元来说，成本较高且使用率低

二、CAN节点自动忽略CANFD报文

这种方式是让网络中CAN 2.0节点不对CANFD报文进行识别，能够保证网络中不存在错误帧，但是CAN节点与CANFD节点不能进行通讯是存在的弊端，只能作为临时方案适用。

三、实现CAN与CANFD的转化

对于CAN FD的升级，如果不是全部节点都进行升级，大部分整车厂都会采用先将动力域升级成CANFD，然后再进行各个功能域的升级，所以，为了避免与CAN总线的冲突，需要首先将CAN网络与CANFD节点的通讯打通，保证在生产线或实验室能够进行通讯测试。这种情况，使用CANFD网桥作为转换来完成是更好的方法。如图4所示，工程师可以不用在意如何完成CAN与CAN FD报文之间的转换，只需要进行一些参数的配置选择，既可以实现CAN/CANFD的相互转换，也可以将工作重心放到乐动官方在线入口功能的实现上，降低前期测试的成本，提高使用率。

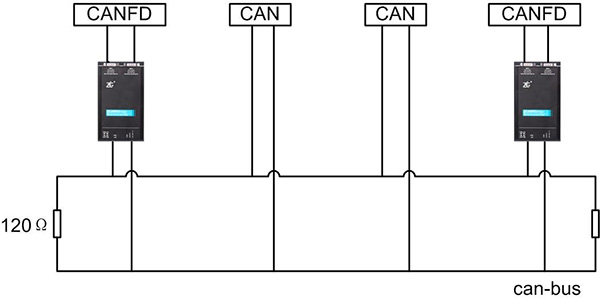

图4CANFD网桥实现CAN与CANFD通讯

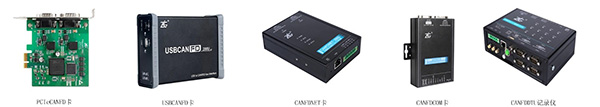

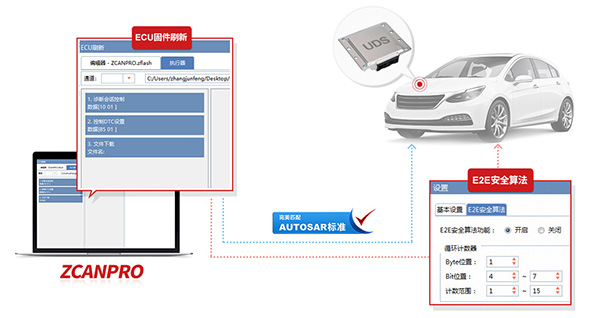

除此之外，对CANFD设备的测试、调试以及数据的读取与存储也是目前存在的痛点，面对诸如此类现象,致远电子针对常用的接口，例如：USB、串口、网口、WiFi、PCIe等，推出了如图5所示一系列CANFD卡及记录仪，助力工程师完成CANFD网络和车载以太网的设计、验证、调试、故障排查以及维护。

图5CANFD系列乐动官方在线入口

CANFDBridge助力整车厂CANFD快速升级

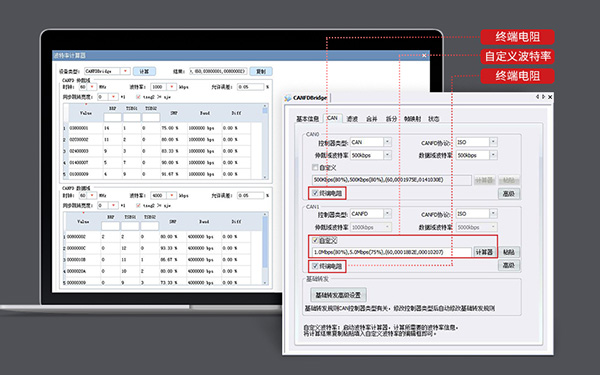

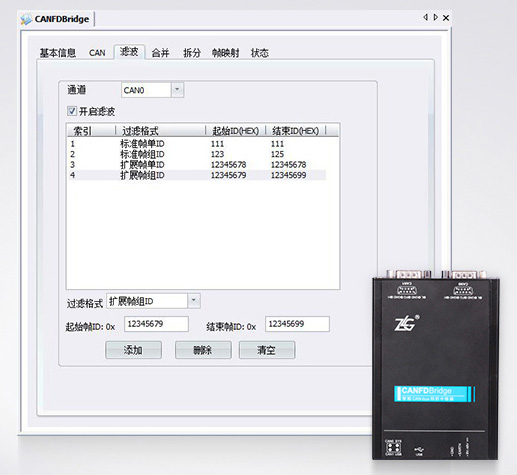

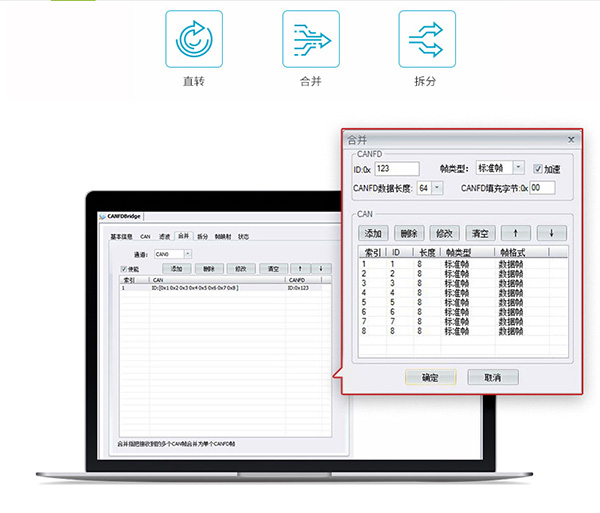

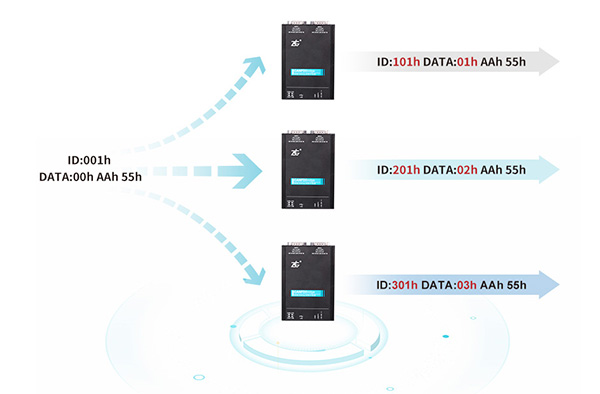

CANFDBridge是广州致远电子有限公司开发的高性能CAN/CANFD智能协议网桥。集成2路CAN/CANFD可切换接口，支持ISO标准CANFD与Bosch CANFD标准。每个接口具备独立的2500VDC电气隔离保护电路，支持设置波特率范围50K~5Mbps；支持CAN转CAN、CAN转CANFD、CANFD转CAN、CANFD转CANFD等报文默认转换处理，除此之外，具有如下特性：
